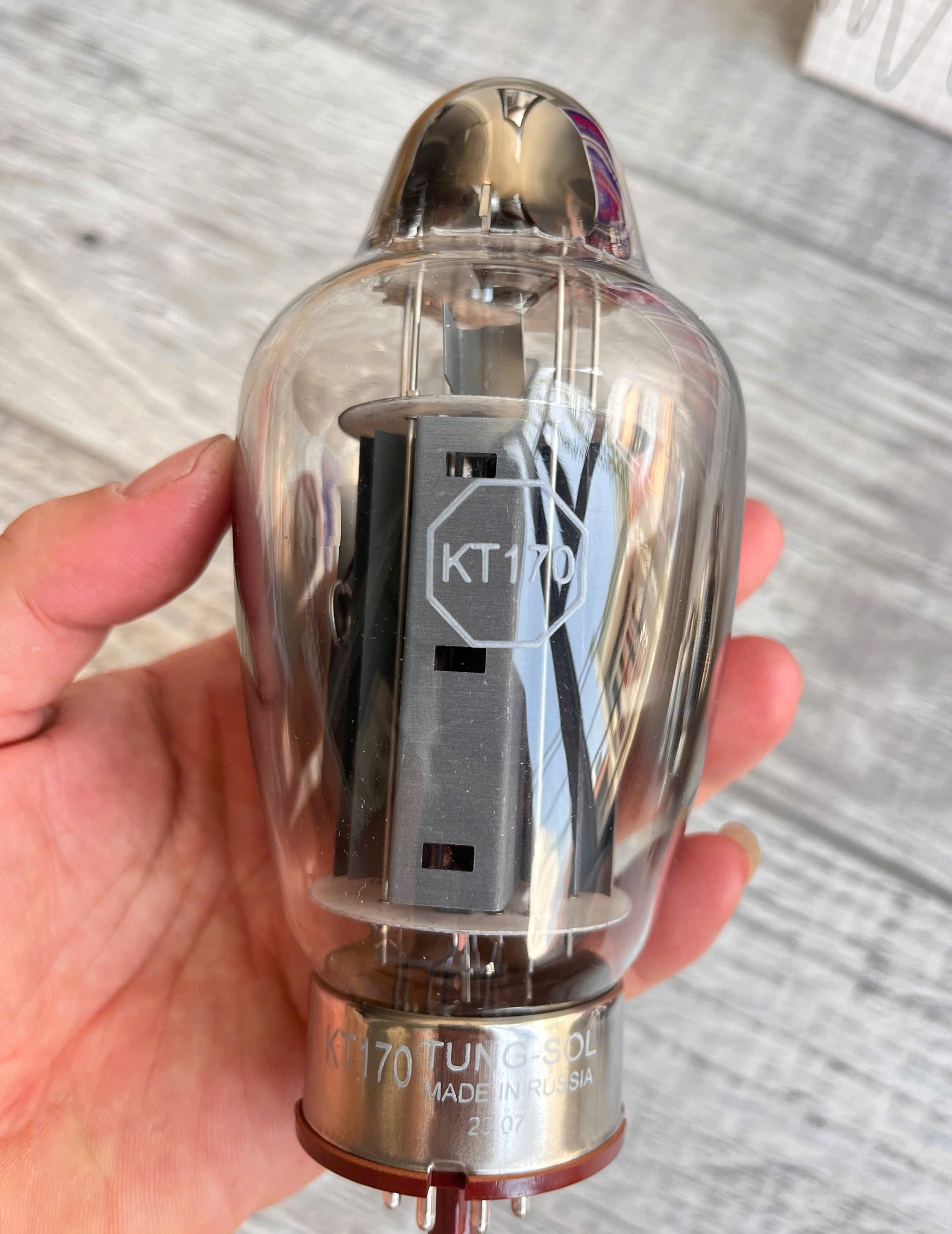

Bóng đèn Tung-Sol KT170 – Matched quad

Tung-Sol KT170 – High Power Beam Tetrode cho ampli công suất lớn

Tung-Sol KT170 là bóng công suất dạng beam tetrode (đế octal), được thiết kế cho tầng output của ampli Hi-Fi công suất cao.
Điểm mạnh của KT170 là khả năng chịu công suất tản lớn, giúp ampli đạt độ động (dynamics) và headroom vượt trội khi vận hành đúng thiết kế.

Điểm nổi bật

• Plate dissipation tới 85W: nền tảng cho các thiết kế ampli “high output” và vận hành bền bỉ.
• Tiếng mạnh – sạch – kiểm soát: bass chắc và sâu, dải trung rõ, dải cao thoáng; tổng thể giàu năng lượng (phụ thuộc mạch & phối ghép).
• Vỏ bóng lớn: hỗ trợ tản nhiệt tốt; cần kiểm tra không gian lắp đặt (clearance) trước khi thay.
• Hỗ trợ matched sets: có thể chọn matched pair hoặc matched quad để cân kênh/cân dòng trong cấu hình push-pull.

Ứng dụng gợi ý

• Ampli Hi-Fi công suất lớn: push-pull / ultralinear (tuỳ thiết kế) cần lực kéo mạnh và độ động cao.
• Ampli nhiều bóng công suất: dùng matched quad/sets giúp đồng đều thông số, giảm sai lệch bias giữa các bóng.

Thông số kỹ thuật chính (tham khảo theo datasheet)

• Loại bóng: KT170 – Beam Tetrode, đế Octal
• Heater: 6.3V (dải tham khảo 6.0–6.6V); heater current 1.75–2.0A
• Max plate voltage (DC): 850V
• Max screen voltage (DC): 650V
• Max plate dissipation: 85W
• Max screen dissipation: 11W
• Pinout (tóm tắt): Heater (2,7) • Plate (3) • G2 (4) • G1 (5) • Pin 6 (Empty) • Cathode/beam (8)

Lưu ý khi lắp đặt / thay thế

• Không tự ý “drop-in replacement” từ KT88/6550/KT120/KT150 lên KT170 nếu ampli không được thiết kế cho KT170.
• Kiểm tra 3 điểm bắt buộc: (1) công suất biến áp đốt tim (vì KT170 ăn dòng heater lớn), (2) dải bias & giới hạn screen, (3) khoảng không lắp đặt do bóng cao và to.
• Với cấu hình push-pull stereo, nên dùng matched quad để cân dòng tĩnh và cân kênh.

---
